مبدل ترموکوپل به مدباس

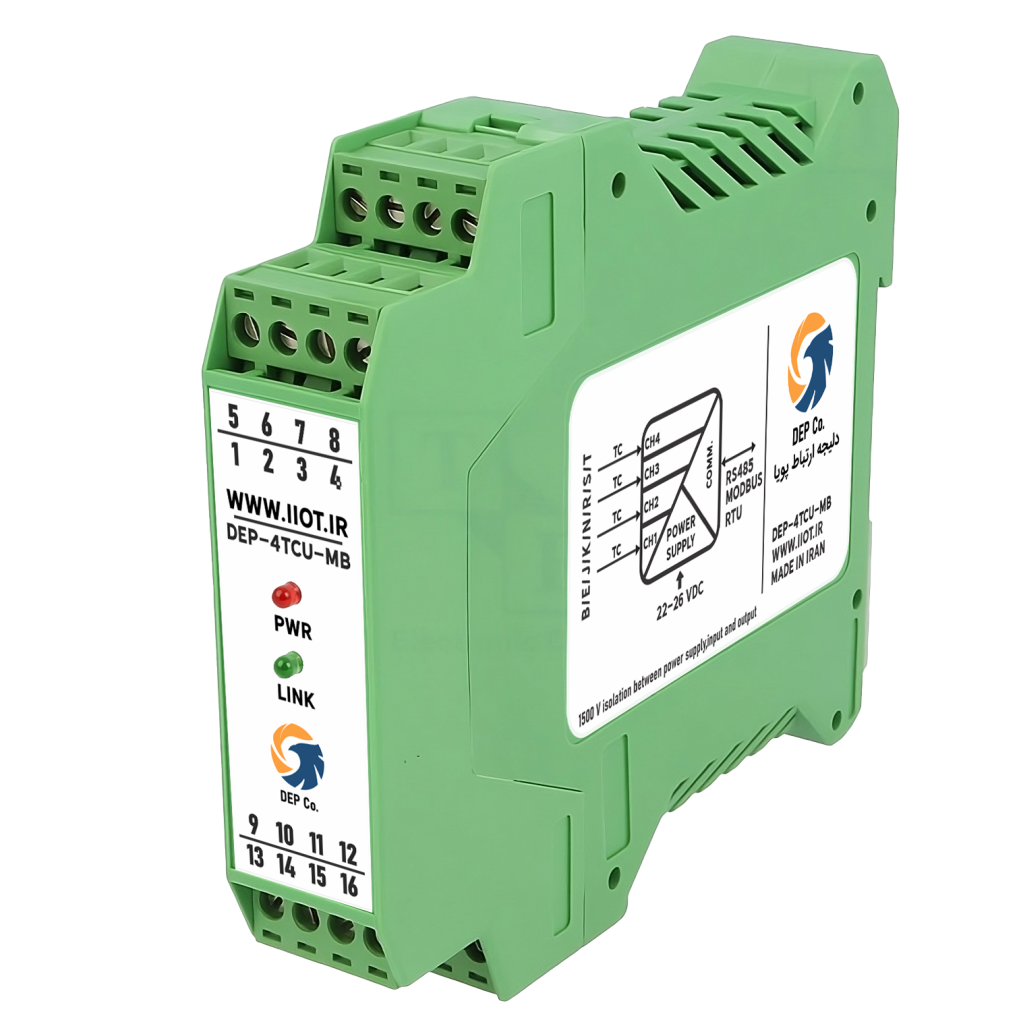

مبدل DEP-4TCU-MB یک رابط پیشرفته برای اتصال انواع ترموکوپل‌های J، K، E، N، S، R، B و T به شبکه Modbus RTU است. این دستگاه دارای چهار کانال ورودی کاملاً مستقل و ایزوله بوده و نوع ترموکوپل هر کانال به‌صورت مستقل از طریق پروتکل Modbus قابل انتخاب و پیکربندی است. این ویژگی امکان استفاده هم‌زمان از انواع مختلف ترموکوپل را در یک دستگاه فراهم کرده و انعطاف‌پذیری بالایی را در کاربردهای اندازه‌گیری و کنترل دما ایجاد می‌کند.
این مبدل به‌عنوان یک Modbus RTU Slave عمل کرده و قابلیت برقراری ارتباط با انواع تجهیزات Modbus Master از جمله PLC، HMI، سیستم‌های SCADA و سایر کنترلرهای صنعتی را دارد.
به‌منظور افزایش ایمنی و قابلیت اطمینان سیستم، این مبدل از ایزولاسیون گالوانیکی شش‌طرفه بین منبع تغذیه، هر یک از چهار کانال ورودی و رابط ارتباطی RS-485 بهره می‌برد. این ایزولاسیون از انتقال نویز، اضافه‌ولتاژ، اتصال کوتاه و سایر اختلالات الکتریکی از سمت فیلد به بخش کنترل جلوگیری کرده و با حذف حلقه‌های زمین (Ground Loop)، حفاظت مؤثری از تجهیزات کنترلی و عملکرد پایدار سیستم را تضمین می‌کند.
به‌منظور دستیابی به اندازه‌گیری دقیق دما، این دستگاه از جبران‌سازی خودکار اتصال سرد (Cold Junction Compensation – CJC) و الگوریتم‌های خطی‌سازی استاندارد برای انواع ترموکوپل‌های پشتیبانی‌شده بهره می‌برد.
این ماژول همچنین به قابلیت تشخیص خطای سنسور مجهز بوده و وضعیت مدار باز (Open Circuit) و اتصال کوتاه (Short Circuit) را برای هر کانال ورودی به‌صورت مستقل تشخیص می‌دهد. این قابلیت، علاوه بر افزایش قابلیت اطمینان سیستم، امکان تشخیص سریع خطاهای سیم‌کشی و خرابی سنسورها را نیز فراهم می‌کند.

 Inputs: 4 thermocouple input channels (J, K, E, N, S, R, B, T)
 Thermocouple Configuration: Independently configurable for each channel via Modbus RTU
 24-bit ΔΣ analog-to-digital conversion
 Integrated Cold Junction Compensation (CJC)
 Isolation: 1.5 kVDC (6-way galvanic isolation)
 Communication Protocol: Modbus RTU Slave
 Output Interface: Isolated 2-wire RS-485 with ±15 kV ESD protection
 Accuracy: ±0.5 °C
 Nominal Supply Voltage: 24 VDC
 Supply Voltage Range: 22–26 VDC
 Connection: Screw terminals
 Factory calibrated
 Sensor fault detection (Open Circuit / Short Circuit) for each channel
 DIN rail mounting (TH35 standard)
